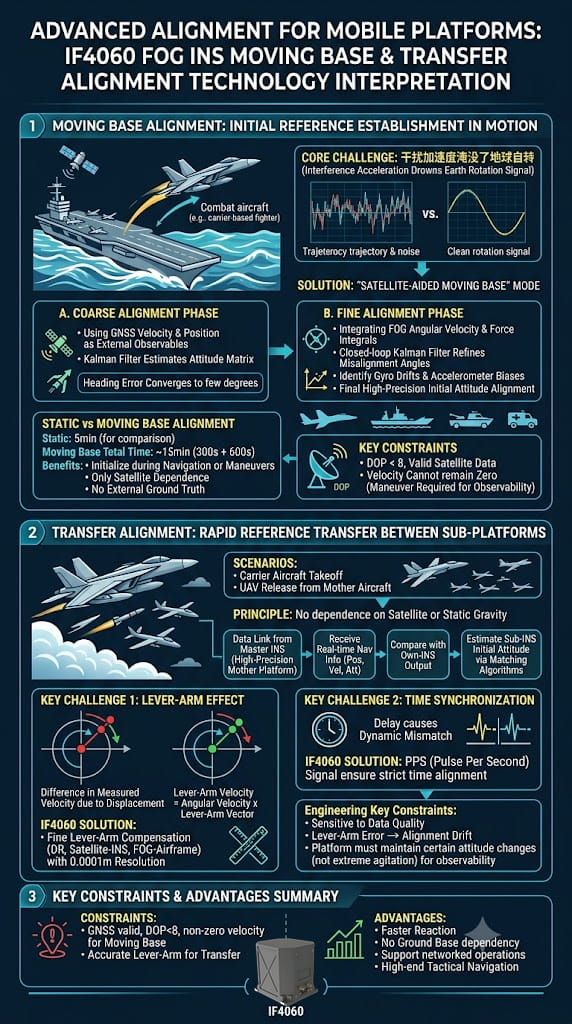

O sistema de navegação inercial (INS) de fibra óptica IF4060 não só possui capacidades de localização autônoma do norte de alta precisão, como também demonstra um valor tático excepcional através de duas funções avançadas: alinhamento dinâmico de base e alinhamento por transferência. Essas capacidades determinam diretamente a rápida resposta e a eficácia operacional do sistema quando implantado em plataformas móveis, como aeronaves embarcadas, sistemas de armas montados em veículos e enxames de UAVs.
1. Alinhamento dinâmico da base: estabelecendo uma referência inicial em um ambiente oscilante.
O principal desafio do alinhamento dinâmico de base é que as acelerações de perturbação causadas pelo movimento do satélite sobrepõem-se aos sinais de referência — como a velocidade angular da Terra e o vetor da gravidade — normalmente usados para o alinhamento analítico tradicional. O IF4060 resolve esse problema usando um modo de "alinhamento dinâmico auxiliado por satélite", que opera em dois estágios:
Etapa de alinhamento aproximado: Os dados de velocidade e posição de um sistema de navegação por satélite servem como observações externas para construir um filtro de Kalman; este estima aproximadamente a matriz de atitude e converge o erro de direção para uma margem de erro de poucos graus.
Etapa de Alinhamento Fino: Com base no alinhamento inicial, esta etapa incorpora os dados integrados de velocidade angular e força específica do INS. Um filtro de Kalman de malha fechada é usado para refinar a estimativa dos ângulos de desalinhamento, identificando simultaneamente a deriva do giroscópio e o viés do acelerômetro, alcançando, em última análise, uma inicialização de atitude inicial de alta precisão.
Em comparação com o alinhamento estático da base (5 minutos), o alinhamento dinâmico da base leva aproximadamente 15 minutos (300s + 600s). Embora exija mais tempo, permite a inicialização enquanto a plataforma está em movimento ou manobrando; além disso, o alinhamento depende inteiramente de dados de navegação por satélite, sem a necessidade de uma referência externa de verdade terrestre. O manual especifica que o alinhamento dinâmico da base requer dados de satélite válidos e um valor DOP inferior a 8. Adicionalmente, a velocidade do veículo não pode permanecer constante em zero — o que significa que um certo nível de excitação induzida por manobras é necessário para garantir a observabilidade do sistema.
2. Alinhamento de Transferência: Transferência Rápida de Referências entre Plataformas "Pai" e "Filho"
O alinhamento por transferência é outro recurso avançado do IF4060, projetado para cenários de plataformas "pai-filho" — como o alinhamento de aeronaves baseadas em porta-aviões antes da decolagem ou o alinhamento de um UAV antes de sua liberação de uma embarcação-mãe. Seu princípio de funcionamento não depende de satélites nem da gravidade estática; em vez disso, recebe dados de navegação em tempo real (posição, velocidade e atitude) de um sistema mestre de navegação inercial (uma plataforma hospedeira de alta precisão) por meio de um enlace de dados. Comparando esses dados com a saída de seu próprio sistema de navegação inercial interno e empregando algoritmos de correspondência, ele recalcula sua atitude inicial e seus parâmetros de navegação.
Os principais desafios técnicos do alinhamento por transferência residem no efeito de alavanca e na sincronização temporal. Como os sistemas inerciais mestre e escravo são instalados em locais diferentes, surgem diferenças na velocidade linear quando o veículo realiza manobras (velocidade da alavanca = velocidade angular × vetor da alavanca). O IF4060 possui um mecanismo preciso de compensação da alavanca (que lida com alavancas DR-para-Inercial, GNSS-para-Inercial e Inercial-para-Plataforma com resolução de 0,0001 m). Esse mecanismo traduz as medições do sistema escravo para o ponto de referência do sistema mestre, eliminando assim os erros de correspondência causados pela flexão estrutural e pelos deslocamentos externos da alavanca. Simultaneamente, o sinal PPS (Pulso por Segundo) garante o alinhamento preciso das referências de tempo entre os sistemas mestre e escravo, prevenindo desalinhamentos dinâmicos causados pela latência temporal.
3. Principais restrições para a implementação de engenharia
Tanto o alinhamento de base dinâmica quanto o alinhamento por transferência são altamente sensíveis à qualidade dos dados de entrada. Durante o alinhamento de base dinâmica, o sistema não converge efetivamente se a leitura de velocidade GNSS permanecer constantemente em zero ou se o valor de DOP (Diluição da Precisão) exceder os limites. No alinhamento por transferência, se os parâmetros do braço de alavanca estiverem configurados incorretamente, um indicador de falha sinalizará "desvio excessivo de alinhamento". Além disso, ambos os modos de alinhamento exigem que o veículo sofra uma certa magnitude de mudança de atitude durante as manobras — evitando oscilações violentas — para garantir a observabilidade completa do filtro de Kalman.
Resumo
As capacidades de alinhamento dinâmico e de transferência do IF4060 essencialmente estendem a "localização estática do norte" para a "estimativa baseada em filtros em ambientes dinâmicos" e expandem o "alinhamento autônomo" para a "transferência cooperativa distribuída". Esses recursos elevam o IF4060 de um simples sensor de posição/atitude para um nó de navegação tática de alta tecnologia, capaz de resposta rápida em sistemas de combate em rede.
