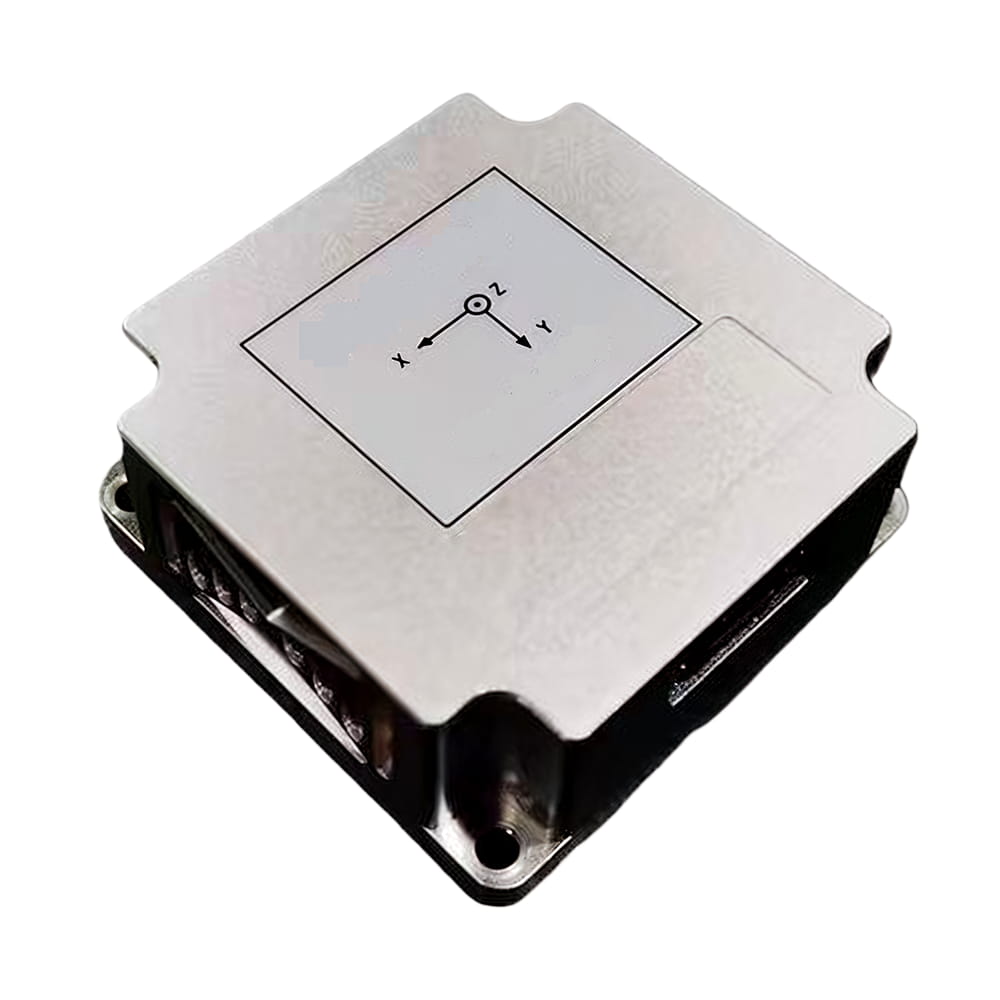

No campo da tecnologia inercial, a precisão sempre foi a principal métrica de avaliação. IMU valor. O U503 Módulo de medição inercial MEMS em série introduzido por Micro-Magic IncCom sua precisão comparável à de giroscópios de fibra óptica, desempenho estável em toda a faixa de temperatura e design robusto resistente a ambientes hostis, desempenha um papel fundamental na aplicação de sistemas não tripulados.
Desempenho técnico de ultra-alta precisão
O desempenho do giroscópio do U503 atingiu o nível máximo dos dispositivos MEMS, com instabilidade de polarização (variância de Allan) ≤0,03°/h, refletindo a estabilidade do dispositivo em longos períodos e determinando a capacidade de manutenção de atitude da navegação puramente inercial. O desvio angular aleatório é ≤0,005°/√h, indicando o nível de ruído extremamente baixo do giroscópio do U503, com um erro angular de apenas cerca de 0,3° após 1 hora de integração.
O acelerômetro do U503 também atingiu o mais alto nível de qualidade industrial, com instabilidade de polarização zero (variância de Allan) ≤3 μg e excelente estabilidade a longo prazo, permitindo medições de inclinação de alta precisão e modelagem do campo gravitacional. A velocidade de caminhada aleatória é ≤ 0,01 m/s/√h, e o erro de integração da velocidade é extremamente baixo, com um erro de velocidade de apenas cerca de 0,6 m/s por hora.
O U503 não é simplesmente uma integração de "giroscópio + acelerômetro", mas alcança um desempenho geral ideal por meio de um projeto em nível de sistema. Os dados do giroscópio e do acelerômetro são rigorosamente alinhados, atingindo uma saída com atraso na ordem de microssegundos e suportando o cenário de aplicação de navegação integrada de alta dinâmica. O U503 alcançou a supressão do acoplamento cruzado entre os eixos sensíveis, com acoplamento interaxial de ≤0,001 rad, garantindo a ortogonalidade das medições em três eixos e reduzindo os erros de conversão do sistema de coordenadas. Ao mesmo tempo, o U503 possui autoteste integrado e saída de palavra-chave de status, o que permite identificar e isolar situações anormais em tempo real, possibilitando o monitoramento contínuo do status.
Garantia de precisão em nível de sistema
A altíssima precisão do U503 não se resume a um indicador isolado, mas sim a um projeto de sistema completo. Através da compensação total da calibração de temperatura, a variação do viés zero em toda a faixa de temperatura é ≤ 20% do valor nominal; através de uma estrutura interna de absorção de choques e um projeto de vedação do sistema, o ruído de vibração acima de 1000Hz é suprimido; com blindagem em caixa metálica e filtro de potência, a interferência eletromagnética (EMI) nos sinais analógicos é reduzida; saída em tempo real de palavras de status e autoverificação de anomalias garantem a confiabilidade dos dados de saída.
O papel fundamental do U503 em sistemas não tripulados
Em sistemas de navegação integrados GNSS/INS, a IMU fornece informações de movimento relativo de alta frequência e alta precisão. A ultraprecisão do U503 prolonga o tempo de operação quando os sinais GNSS são interrompidos. Quando veículos não tripulados entram em túneis ou drones sobrevoam áreas urbanas com muitos prédios e os sinais GNSS são perdidos, o sistema entra no modo de navegação inercial pura. O erro de posicionamento em 60 segundos de navegação inercial pura é inferior a 5 metros, e em 300 segundos esse modo ainda é possível manter o posicionamento com precisão de um metro. Isso significa que os sistemas não tripulados podem confiar na inércia para manter a capacidade de navegação por um período mais longo até que o sinal GNSS seja restabelecido ou o pouso/estacionamento autônomo seja concluído.
Em mineração subterrânea, construção de túneis e outros cenários, as características de deriva ultrabaixa do U503 permitem que ele suporte o sistema de navegação inercial strapdown para realizar o posicionamento puramente inercial por dezenas de minutos e, integrado ao odômetro/medidor de velocidade da roda, alcance uma precisão de posicionamento em nível submétrico.
Em cenários como decolagem de drones por catapulta, testes de colisão de veículos não tripulados e voo inicial de mísseis, o U503 pode capturar de forma independente a velocidade angular e a aceleração do processo de impacto com alta largura de banda, e integrá-las para obter mudanças de atitude e trajetórias de velocidade.
O U503 não compromete o desempenho dinâmico em prol da precisão. Sua largura de banda de ≥200Hz abrange as frequências de vibração dos rotores de drones e as faixas de frequência de movimento das suspensões de veículos não tripulados, preservando integralmente as informações dinâmicas. As faixas de medição de ±300°/s e ±30g atendem aos requisitos de alta manobrabilidade da maioria dos sistemas não tripulados, evitando a saturação do sensor. Com uma taxa máxima de atualização de dados de 2000Hz, ele fornece feedback em tempo real para malhas de controle de alta velocidade. Isso permite que o U503 mantenha a estabilidade em um nível de altíssima precisão em cenários estáticos, enquanto captura com precisão movimentos intensos sem distorção em cenários de alta dinâmica.
Os módulos IMU MEMS da série U503, com sua precisão comparável à de giroscópios de fibra óptica, desempenho estável em toda a faixa de temperatura e design robusto resistente a ambientes hostis, fornecem aos sistemas não tripulados um verdadeiro "núcleo de percepção de alta precisão".
