O FOG North Finder é um instrumento de precisão que utiliza o efeito Sagnac de giroscópios de fibra óptica para determinar com exatidão e autonomia a direção do norte verdadeiro (direção do Polo Norte geográfico). Ele não depende de referências externas como GPS, observações astronômicas ou pontos de referência conhecidos, e não é afetado por interferências do campo geomagnético, o que constitui sua principal vantagem.

Uso principal

(1) Alinhamento inicial e estabelecimento da referência de azimute: Esta é a função mais importante. Fornece a referência de orientação inicial (direção norte verdadeira) para diversas plataformas ou sistemas que requerem conhecimento de sua direção absoluta.

(2) Manutenção da orientação e navegação autônoma: Após conhecer a posição e a direção iniciais, em conjunto com sensores como acelerômetros, é possível realizar navegação inercial autônoma de alta precisão em curto prazo, especialmente em ambientes sem GPS.

Principais cenários de aplicação

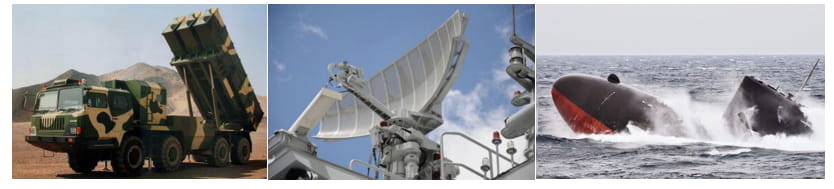

(1) Campo militar (aplicações principais):

●Sistemas de mira e orientação de armas: O FOG North Finder fornece localização autônoma, rápida e discreta do norte para artilharia, lançadores de foguetes e veículos lançadores de mísseis, estabelecendo direções de referência de tiro precisas, reduzindo significativamente o tempo de reação e melhorando a precisão do ataque. Fornece pontos de referência de azimute de alta precisão para os canhões principais e sistemas de controle de tiro de tanques e veículos blindados. Permite a localização rápida de alvos para sistemas de mísseis terra-mar/navio-navio.

● Orientação e estabilidade da plataforma: O FOG North Finder fornece uma referência de azimute precisa para o apontamento do feixe de radar de sistemas de radar (terrestres, veiculares e navais), garantindo a precisão na detecção e rastreamento de alvos. Fornece referência direcional para o apontamento de equipamentos infravermelhos, laser e outros equipamentos optoeletrônicos em sistemas eletro-ópticos de reconhecimento/mira. Permite o alinhamento rápido de grandes antenas de comunicação direcionais.

● Alinhamento inicial de veículos/navios: O FOG North Finder determina rapidamente a direção de referência para veículos blindados e artilharia autopropulsada quando ativado. Fornece uma orientação inicial precisa para sistemas de navegação inercial quando submarinos e navios de superfície partem, flutuam ou necessitam de recalibração.

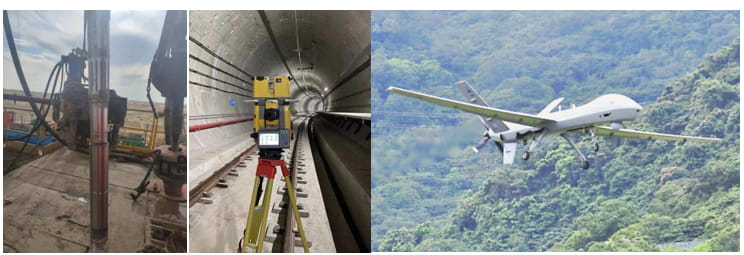

(2) Campo civil:

● Exploração geológica de petróleo: Durante a perfuração, o FOG North Finder é instalado próximo à broca para medir o ângulo azimutal (combinado com o ângulo de mergulho) do furo em tempo real e com alta precisão. Trata-se de uma tecnologia fundamental para perfuração direcional e horizontal, que melhora significativamente a eficiência da perfuração e a recuperação de petróleo e gás. Essa é uma aplicação muito importante na área civil.

● Levantamentos geodésicos e de engenharia de precisão: Em áreas sem sinal de GPS ou com diferenças de sinal (túneis, cânions, áreas urbanas com muitos prédios, ambientes internos), o FOG North Finder fornece pontos de referência azimutais de alta precisão para equipamentos de medição, como estações totais e rastreadores a laser. O FOG North Finder oferece funcionalidade direcional para sistemas de monitoramento de deformações em projetos de grande escala, como pontes, barragens e edifícios altos. O FOG North Finder também pode estabelecer uma rede de controle de medição independente do GPS.

● Aeroespacial: No alinhamento e navegação iniciais de grandes drones, o FOG North Finder fornece ao drone uma direção de referência de decolagem rápida e autônoma, além de auxiliar na navegação em caso de falha do GPS. O FOG North Finder oferece funcionalidade direcional para testes em solo e manutenção de aeronaves, especialmente helicópteros. O FOG North Finder também pode auxiliar grandes antenas de satélite no apontamento rápido e preciso.

Por que o FOG North Finder apresenta vantagens nesses cenários?

● Forte autonomia: completamente independente de sinais externos (GPS, geomagnéticos), pode funcionar em qualquer local e a qualquer hora.

● Forte capacidade anti-interferência: não é afetado por interferência eletromagnética ou ambientes metálicos (em comparação com bússolas magnéticas), podendo funcionar normalmente em ambientes eletromagnéticos complexos e próximo a estruturas de aço.

● Inicialização rápida: Geralmente, consegue concluir a busca pelo norte em segundos ou minutos, muito mais rápido do que os teodolitos giroscópicos tradicionais ou as observações astronômicas.

● Alta precisão: Os modernos localizadores de norte com giroscópio de fibra óptica de alta precisão podem atingir uma precisão de localização do norte na ordem de segundos de arco ou até mesmo sub-segundos de arco.

● Alta confiabilidade e longa vida útil: Design totalmente em estado sólido, sem partes móveis (em comparação com giroscópios mecânicos), resistente a choques e vibrações, com baixos requisitos de manutenção.

● Boa adaptabilidade ambiental: capaz de trabalhar em uma ampla faixa de temperaturas e ambientes hostis (como altas temperaturas e pressões no subsolo de campos petrolíferos).

Produtos relacionados adequados para as aplicações acima

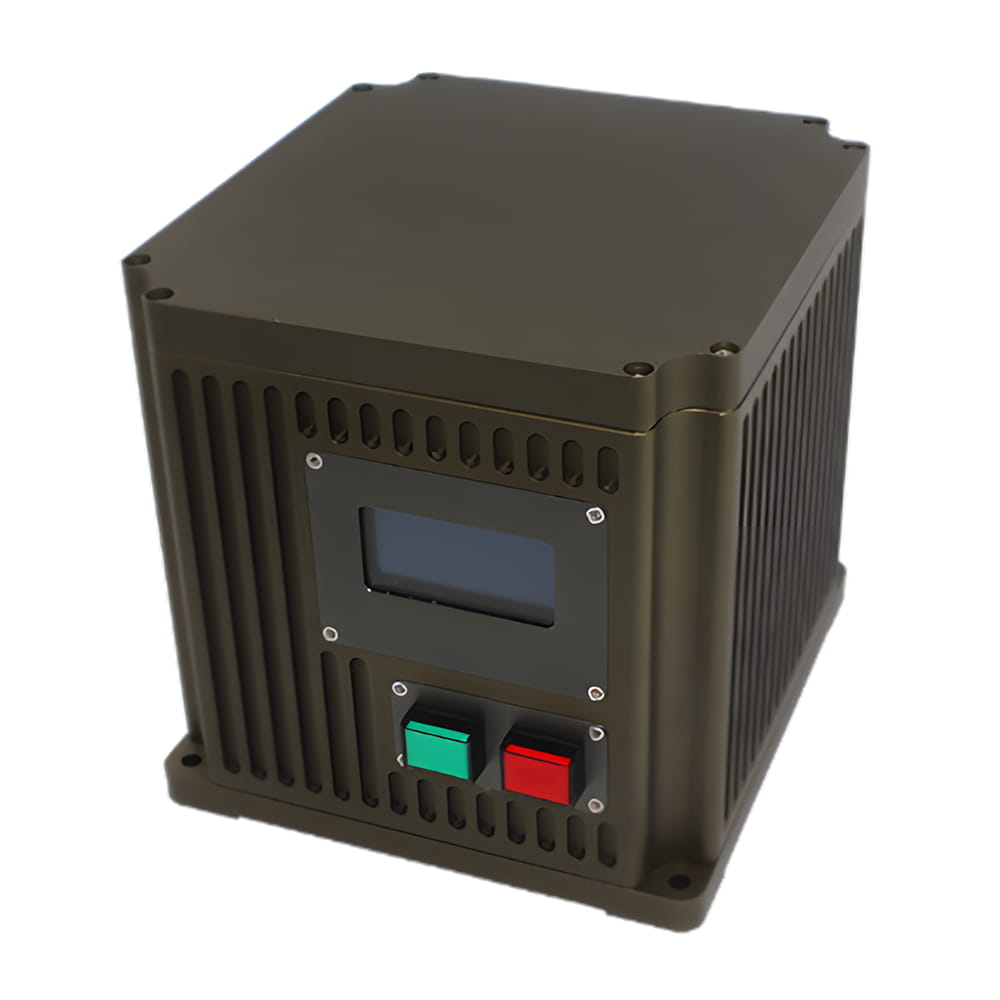

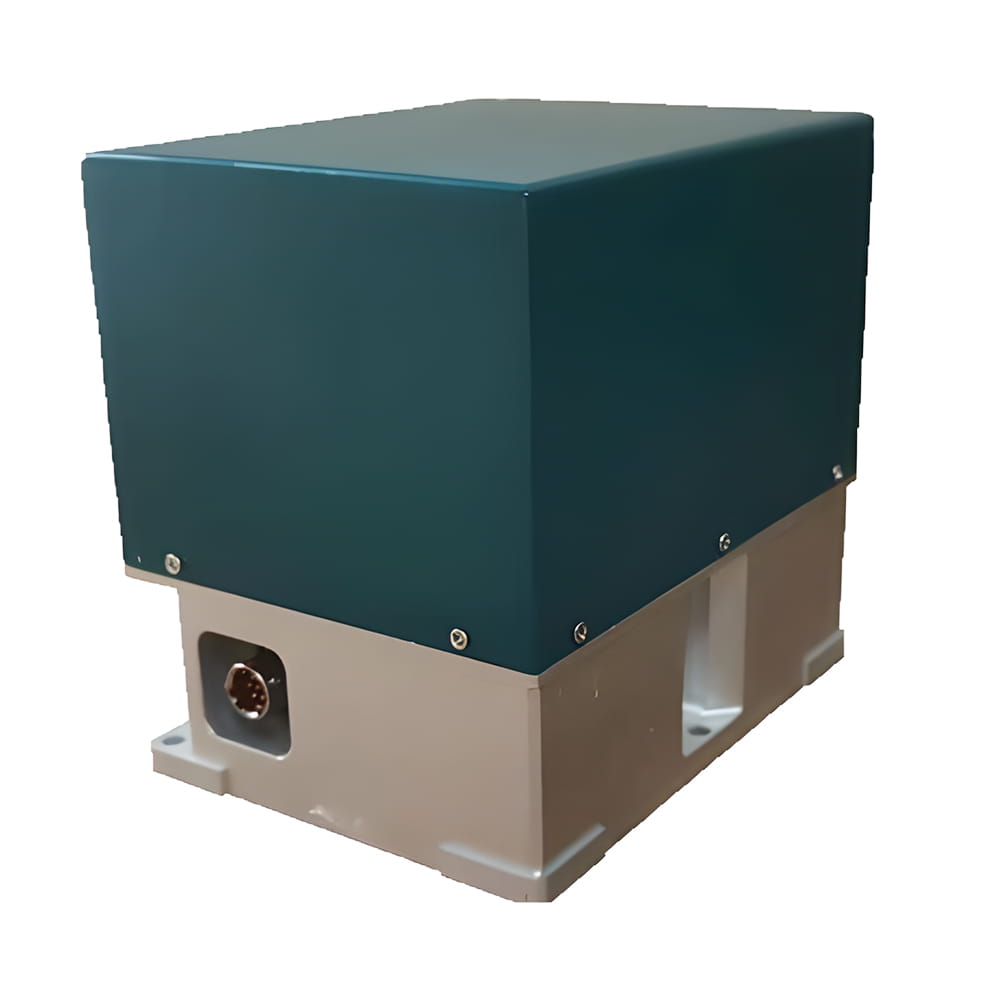

A série de localizadores de norte FOG, produzida pela Micro-Magic Inc., consiste em um giroscópio de fibra óptica, um acelerômetro, um dispositivo mecânico de controle de rotação e um computador embutido. Trata-se de um instrumento inercial de alta precisão que pode indicar o azimute de forma autônoma, fornecendo o ângulo entre a portadora e o norte verdadeiro, sem a necessidade de inserir a latitude. Esse método, baseado em giroscópio de fibra óptica e indexação de precisão, elimina a dependência de sinais de satélite externos (como GPS) ou pontos de referência conhecidos, permitindo uma localização do norte verdadeiramente autônoma, discreta e em quaisquer condições climáticas.

Conclusão

O principal valor do giroscópio de fibra óptica para localização do norte reside em fornecer uma referência de direção do norte verdadeira rápida, autônoma, de alta precisão e livre de interferências. Isso o torna um equipamento indispensável em aplicações militares como orientação de armas, navegação autônoma, perfuração de petróleo, medições de precisão e outros cenários que exigem referências direcionais rigorosas e que, muitas vezes, não podem contar com referências externas ou ambientes hostis. Com o avanço contínuo e a redução de custos da tecnologia de giroscópios de fibra óptica, sua aplicação em áreas civis está se expandindo rapidamente, especialmente nos campos de direção autônoma, robótica e medições de alta precisão.
