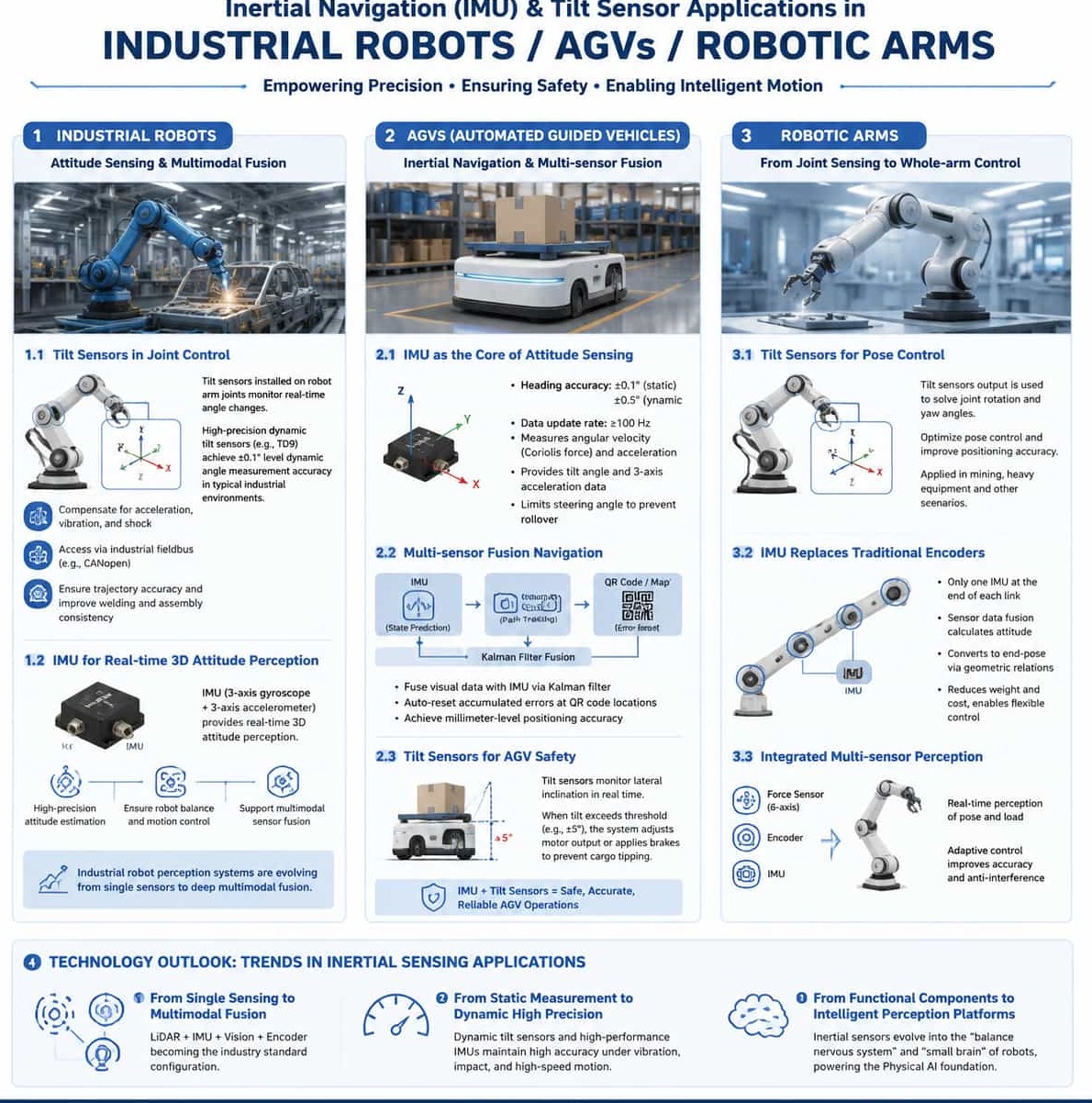

Aplicação de Navegação Inercial e Sensores de Inclinação em Robôs Industriais, AGVs e Braços Robóticos

1. Introdução

Impulsionados pela onda da manufatura inteligente e da automação, robôs industriais, veículos guiados automaticamente (AGVs) e braços robóticos estão se tornando unidades de execução essenciais em sistemas modernos de produção industrial. Seja para AGVs de alta velocidade navegando por complexos pisos de fábrica ou para braços robóticos multieixos realizando operações em nível micrométrico durante montagens de precisão, a detecção precisa de atitude e o controle de movimento são capacidades indispensáveis. Unidades de Medição Inercial (IMUs) e inclinômetros servem como componentes principais que fornecem a esses dispositivos funções semelhantes a um "senso de equilíbrio" e um "cerebelo".

2. Robôs industriais: sensoriamento de atitude e fusão multimodal

Robôs industriais que operam em cenários como soldagem, montagem e movimentação de materiais exigem altíssima precisão e repetibilidade em relação às trajetórias de movimento. Embora os encoders tradicionais forneçam informações sobre o ângulo das juntas, depender exclusivamente deles muitas vezes não atende aos requisitos de controle de alta precisão — especialmente em condições de movimento em alta velocidade, vibração, choque ou operação de longa duração. A introdução de sensores de navegação inercial e inclinômetros proporciona uma nova dimensão à detecção de atitude para robôs industriais.

2.1. Aplicação de inclinômetros no controle conjunto

Em robôs industriais, inclinômetros dinâmicos instalados nas juntas do braço robótico monitoram as mudanças angulares em diversos eixos em tempo real. Inclinômetros dinâmicos de alta precisão — baseados em acelerômetros e giroscópios MEMS 3D — utilizam algoritmos inteligentes para fundir os sinais de ambos os sensores. Isso compensa efetivamente o impacto da aceleração, vibração e choque na saída angular. Por exemplo, o modelo TD9 da Maixinminwei atinge uma precisão de medição de ângulo dinâmico melhor que ±0,1° em ambientes industriais típicos. A integração desses sensores em sistemas de controle por meio de barramentos de campo industriais (como o CANopen) permite a calibração de trajetória em tempo real, garantindo consistência em tarefas como soldagem e montagem; na indústria automotiva, isso melhora significativamente a precisão posicional dos pontos de solda da carroceria do veículo.

Do ponto de vista técnico, para lidar com problemas como a baixa precisão de medição e os algoritmos de controle complexos associados aos sensores de ângulo de robôs industriais, pesquisadores desenvolveram um método de análise de precisão baseado em filtros de suavização. Ao aplicar um filtro de Savitzky-Golay aos dados brutos adquiridos pelos sensores, os erros de saída são efetivamente reduzidos. 2.2. A IMU fornece sensoriamento de atitude espacial 3D em tempo real.

O papel das Unidades de Medição Inercial (IMUs) em robôs industriais está se tornando cada vez mais crucial. Uma IMU normalmente compreende um giroscópio de três eixos e um acelerômetro de três eixos; a integração dos dados do giroscópio fornece informações sobre as mudanças de atitude, enquanto a combinação desses dados com os do acelerômetro permite o cálculo preciso dos ângulos de inclinação e rotação. IMUs MEMS de alto desempenho fornecem aos robôs sensoriamento espacial 3D em tempo real, garantindo controle de estabilidade e mobilidade eficaz.

A tecnologia de navegação inercial de precisão está ganhando terreno rapidamente no setor de robótica industrial. Chips IMU de nível automotivo, que utilizam designs MEMS avançados e encapsulamento hermético em cerâmica, oferecem alta precisão, alta confiabilidade e estabilidade em uma ampla faixa de temperatura. Uma tendência crescente vem se direcionando para a integração profunda de sensores LiDAR e navegação inercial de precisão, com a combinação das duas tecnologias para desenvolver soluções de fusão de sensores multimodais para áreas como inteligência artificial incorporada e robótica industrial. Essa tendência sinaliza uma mudança nos sistemas de percepção de robôs industriais, passando de configurações com sensor único para fusão multimodal profunda.

3. AGV: Navegação Inercial e Posicionamento por Fusão de Múltiplas Fontes

Os Veículos Guiados Automaticamente (AGVs) são componentes essenciais dos sistemas logísticos em fábricas inteligentes; a precisão de sua navegação impacta diretamente a eficiência no manuseio de materiais e a segurança da produção. Os métodos de navegação tradicionais — como a orientação por fita magnética e o posicionamento por código QR — apresentam limitações como trajetórias fixas, altos custos de implantação e suscetibilidade a interferências ambientais. Em contrapartida, a aplicação de navegação inercial e sensores de inclinação revolucionou a navegação de AGVs.

3.1. A IMU como núcleo da detecção de atitude de AGVs

A IMU (Unidade de Medição Inercial) é o componente central que permite a detecção de atitude e movimento em AGVs (Veículos Guiados Automaticamente); sem ela, o veículo perderia a capacidade de detectar a atitude, levando a falhas no controle de movimento e a uma queda significativa na precisão operacional. Os módulos de IMU para AGVs utilizam sensores MEMS de três eixos, alcançando uma precisão de ângulo de direção de ±0,1° em condições estáticas e ±0,5° em condições dinâmicas, com taxas de atualização de dados tipicamente superiores a 100 Hz.

As IMUs de alta precisão medem a força de Coriolis por meio de giroscópios MEMS para detectar com exatidão quaisquer desvios de velocidade angular em relação ao movimento linear; simultaneamente, seus acelerômetros fornecem dados sobre a inclinação do veículo em relação ao plano horizontal e a aceleração em três eixos. Com base nisso, o sistema define um limite máximo para o ângulo de direção, limitando ativamente a amplitude da curva e prevenindo capotamentos.

3.2. Navegação por Fusão Multissensor

Sensores individuais apresentam limitações inerentes em ambientes complexos: sistemas SLAM visuais sofrem com a redução da precisão de localização devido a fatores ambientais dinâmicos, enquanto sistemas de navegação inercial (INS) são propensos a erros de deriva que se acumulam ao longo do tempo. Consequentemente, a fusão multissensor tornou-se a solução predominante para a navegação de AGVs.

Em aplicações práticas, os sinais do Sistema de Navegação Inercial (INS) são usados ​​para a previsão do estado do Veículo Guiado Automaticamente (AGV), enquanto a navegação por rastreamento de trajetória e a navegação visual RGB-D se combinam para formar um sistema de visão multicâmera que corrige os erros acumulados do INS por meio da observação do sistema. Um algoritmo de filtro de Kalman funde dados visuais e inerciais, permitindo que os erros acumulados sejam automaticamente redefinidos nos locais dos códigos QR. Um algoritmo de navegação para AGV que combina controle PID duplo com tecnologia de navegação inercial atinge precisão de posicionamento em nível milimétrico por meio de uma arquitetura de controle de malha fechada dupla, reduzindo simultaneamente a densidade necessária de posicionamento dos códigos QR.

Em ambientes com espaço limitado e sinais de satélite fracos — como fábricas de fungos comestíveis — pesquisadores têm utilizado Filtros de Kalman de Estado de Erro para fundir dados de codificadores e IMUs, obtendo navegação confiável em corredores estreitos e ambientes com poucos recursos visuais. Em ambientes degradados, como túneis de cabos submarinos, algoritmos SLAM visual-inercial baseados na fusão de características ponto-linha resolvem eficazmente os desafios de localização em cenários com texturas repetitivas.

3.3. Inclinômetros para garantir a segurança operacional dos AGVs

Os inclinômetros desempenham um papel fundamental nos sistemas antirrolamento de AGVs. Um inclinômetro integrado ao chassi do AGV monitora dinamicamente o ângulo de inclinação do veículo durante curvas ou flutuações de carga; se a inclinação exceder um limite predefinido (por exemplo, ±5°), o sistema ajusta imediatamente a potência de saída do motor ou aciona os freios para evitar o tombamento da carga. Inclinômetros com altos índices de proteção (como IP69K) são capazes de suportar condições adversas de armazém, incluindo pisos molhados e poeira.

4. Braços robóticos: da detecção articular ao controle de todo o braço.

Os braços robóticos são atuadores essenciais na automação industrial, e a precisão e flexibilidade de seus movimentos determinam diretamente a qualidade e a eficiência da produção. A aplicação de sensores inerciais e inclinômetros em braços robóticos está evoluindo da simples medição de ângulos para a percepção completa do estado e o controle inteligente. 4.1. Controle preciso da posição do braço robótico usando sensores de inclinação

Sensores de inclinação desempenham um papel crucial no controle da posição de braços robóticos. Uma invenção patenteada existente descreve um método de controle de posição baseado em sensores de inclinação; por meio da construção de um modelo matemático e do cálculo dos ângulos de rotação e guinada do braço robótico a partir das saídas dos sensores, o método otimiza o controle de posição e aprimora a precisão do posicionamento. Essa tecnologia já foi aplicada em projetos de demonstração para operações inteligentes de mineração de carvão.

Em equipamentos pesados, como máquinas de escavação de túneis para mineração de carvão, a montagem de sensores de inclinação dinâmica à prova de explosão na lança de corte permite a medição do ângulo de inclinação da cabeça de corte. Quando combinado com sensores de ângulo para medir o ângulo de guinada, o sistema pode obter dados precisos em tempo real sobre a orientação da cabeça de corte em relação ao corpo da máquina. Este sistema apresenta uma estrutura simples, facilidade de instalação e alta adaptabilidade ambiental.

4.2. IMUs Substituindo Encoders Tradicionais

Os braços robóticos com acionamento por cabos apresentam corpos esbeltos e movimentos flexíveis, permitindo-lhes realizar tarefas como inspeção e manutenção em espaços confinados e ambientes complexos e não estruturados. No entanto, o grande número de juntas cinemáticas torna a instalação de encoders em cada uma delas dispendiosa; além disso, se o diâmetro externo do braço robótico for muito pequeno, pode até não haver encoders adequados disponíveis.

Para enfrentar esse desafio, foi desenvolvido um método de sensoriamento e controle de estado baseado em IMUs externas para braços robóticos com articulações acionadas por cabos. Uma IMU é posicionada na extremidade de cada segmento da articulação; a fusão de dados dos sensores é usada para calcular a orientação da IMU em tempo real, que é então convertida na orientação da extremidade do segmento com base em relações geométricas. Essa abordagem reduz efetivamente o peso do braço robótico e aumenta a flexibilidade de controle.

No campo dos braços robóticos flexíveis, estruturas de fusão de sensores IMU multi-IMU são empregadas para estimar a posição e a orientação. Os elos flexíveis são modelados como uma série de segmentos rígidos, com os ângulos das juntas estimados usando dados de acelerômetro e giroscópio. A implementação do controle em malha fechada por meio de feedback de orientação IMU em tempo real melhora significativamente a robustez operacional e a flexibilidade do braço robótico.

4.3. Sensoriamento abrangente por meio da integração de múltiplos sensores

Os modernos sistemas de controle de movimento de braços robóticos de alta precisão estão evoluindo para a integração de múltiplos sensores. Ao integrar sensores de força de seis eixos, encoders e IMUs (Unidades de Medição Inercial), o sistema consegue detectar a posição e a carga do braço robótico em tempo real; quando combinada com algoritmos adaptativos de controle por modos deslizantes, essa integração aprimora significativamente a precisão do movimento e a capacidade de rejeição de perturbações. No nível do efetor final, métodos que utilizam IMUs para adquirir dados de posição em tempo real podem compensar eficazmente os desvios de posição causados ​​por torção nas juntas e erros de conexão.

5. Perspectivas Tecnológicas: Fusão Profunda de Múltiplos Sensores

A aplicação de sensores de navegação inercial e inclinômetros em robôs industriais, AGVs e braços robóticos é caracterizada por três grandes tendências:

Em primeiro lugar, a evolução da detecção monomodal para a fusão multimodal. Como um único sensor não consegue lidar com todos os desafios de ambientes industriais complexos, a fusão multissensor — combinando LiDAR, IMUs, sistemas de visão e encoders — está se tornando o padrão da indústria.

Em segundo lugar, a mudança da medição estática para a detecção dinâmica de alta precisão. Os inclinômetros estáticos tradicionais já não conseguem atender às demandas de cenários de movimento em alta velocidade; por outro lado, os inclinômetros dinâmicos e as IMUs de alto desempenho combinam dados de acelerômetro e giroscópio para manter uma saída de alta precisão mesmo sob condições de vibração, choque e movimento rápido.

Em terceiro lugar, a evolução dos componentes funcionais para plataformas de sensoriamento inteligentes. Impulsionados pelo desenvolvimento da IA ​​incorporada e dos robôs humanoides, os sensores de postura inercial estão evoluindo de simples elementos de medição para os "nervos do equilíbrio" e o "cerebelo" dos robôs. Empresas relevantes estabeleceram ecossistemas abrangentes de tecnologia e produtos — abrangendo chips de sensores, módulos e conjuntos de sistemas — que servem como a "base física da IA" para robôs e dispositivos inteligentes.
